完整的重型牵引指南:GVM,GCM,有效载荷,拖车限制



这是使用4X4旅行车(例如Toyota LandCruiser)或诸如福特Ranger之类的ute进行重型牵引的终极指南-您需要了解的所有信息。让我们做对了...


</iframe>" data-provider-name="YouTube">




jc aexpert.JPG

用机器进行研磨

疯狂的汽车军备竞赛,以争取绝对的牵引能力之王已经停止。

附加大篷车,拖车,马车-不管是什么-这都是安全和风险管理的问题,这种巨大的牵引分配困扰已经失控,这令我感到担忧。

责怪其他人来解决您的问题,这是令人愉快的解放,但是我认为,消费者主要负责将需求推给汽车制造商,因为他们希望将庞大的大篷车,休闲车,露营车拖入他们的车辆后部并驶入丛林。这些拖车的制造商和camaker在很大程度上满足了这一需求。

如果可以肯定的是,汽车制造商和休闲车制造商不再满足该需求,那么我相信售后市场行业将介入以解决消费者问题。在许多情况下,已经有企业通过GVM升级之类的方法来做到这一点。

如果您想拖走非常非常重的东西-业界不是举足轻重的行业,而是要警告您,先生&消费者太太,“这是个坏主意”。我介入的地方是…

如果您想像专业人士那样深入,有意义地进行牵引,而又不想成为一个完整的专家,则需要了解基本术语以及如何在钻机上运行这些数字。 (如果每个人都使用相同的正确术语,这也将很有帮助)。

拖曳时,您需要知道自己的狗屎。

拖曳时,您需要知道自己的狗屎。

以下是术语及其含义:

  • 自重:空车,加油量为10L

  • 路缘重量:空车,满油

  • GVM (车辆总质量):满载时车辆的最大允许重量(路缘重+附加负载)。

  • 自动取款机 (总拖车质量):与GVM相同,但对于满载的箱式拖车/大篷车/浮标/船拖车/露营车,最大允许重量。

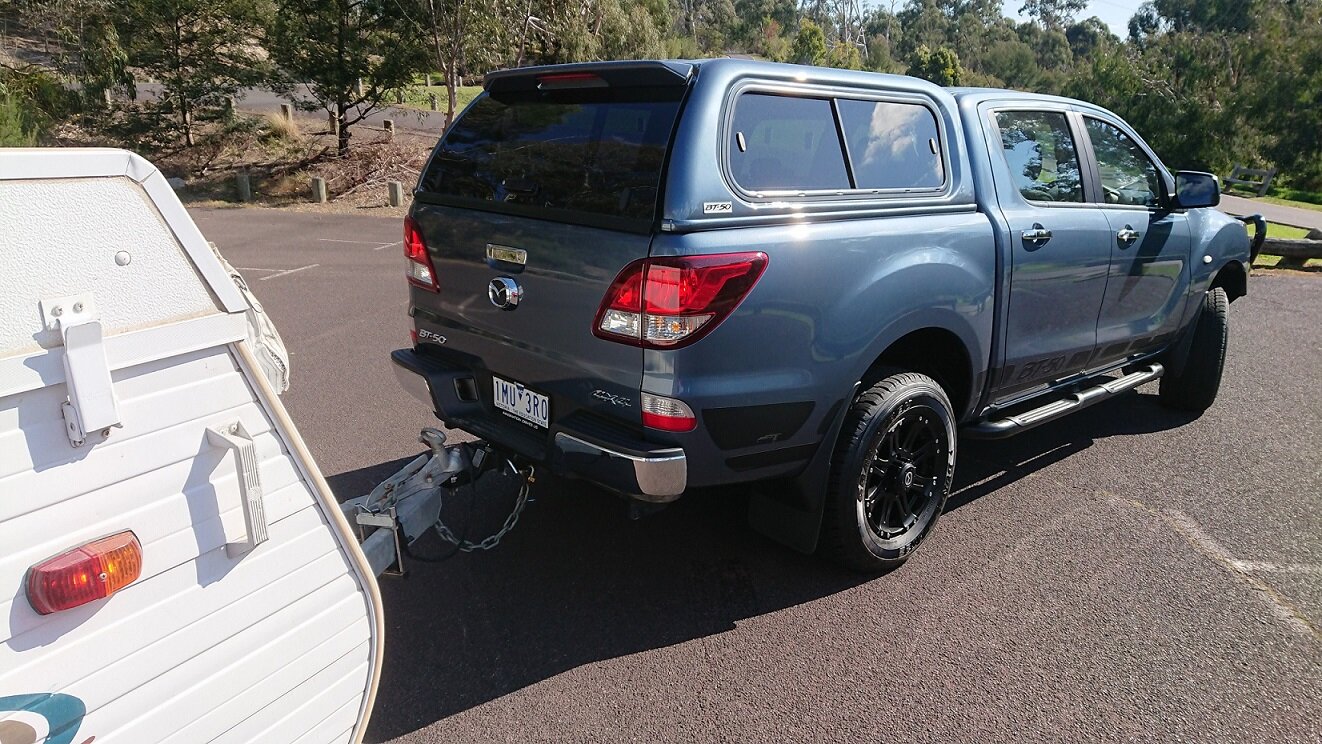

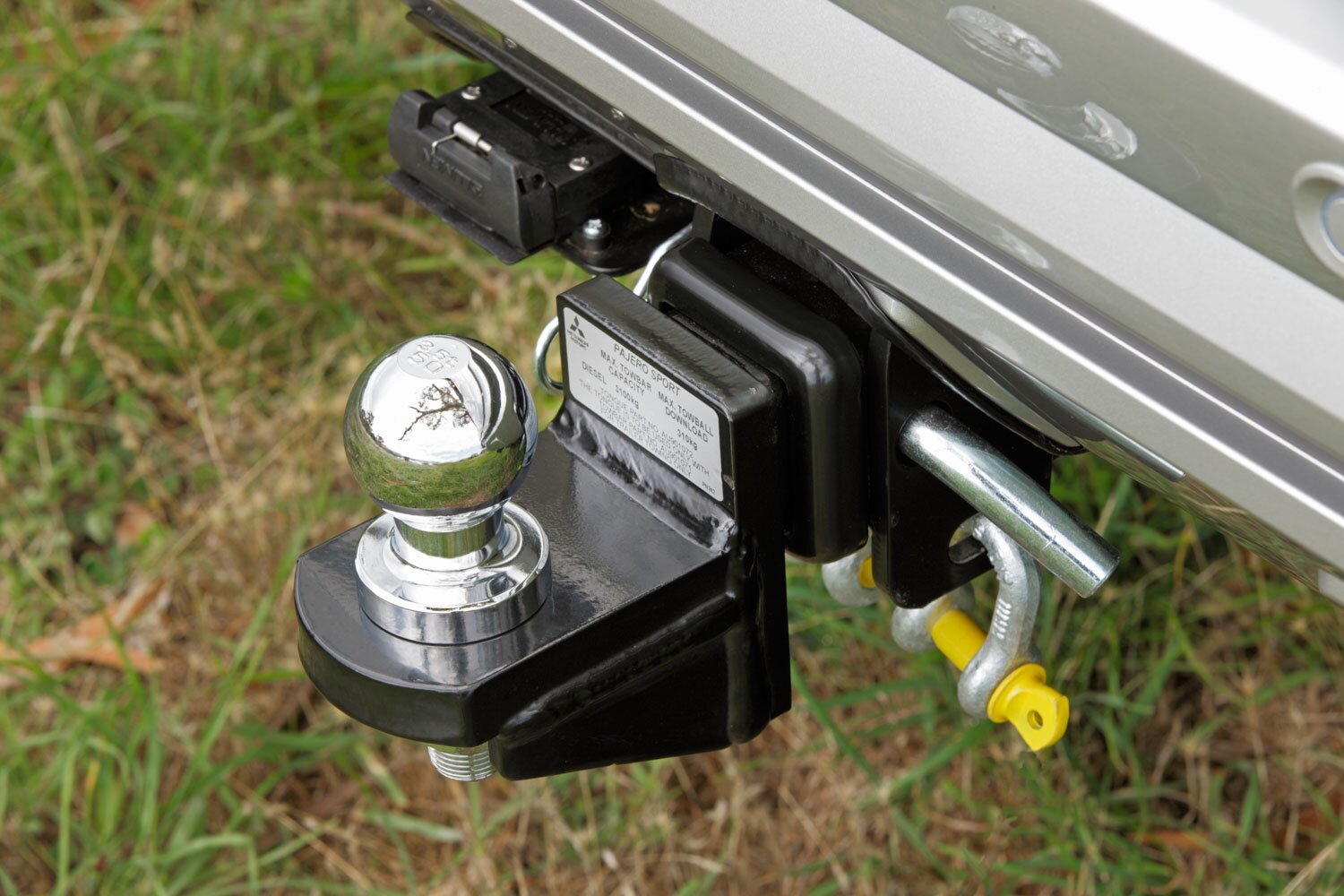

  • 拖球下载:重要:静态挂车在拖曳球上施加的垂直负载量-我们将要解决-在进行计算时必须从车辆的有效载荷中扣除该垂直负载。

  • GCM (总组合质量):拖车(包括挂车)的最大允许重量-绝对ATM和GVM重量限制。

  • 有效载荷 容量:车辆最多可携带的载具,包括满满的油箱,乘客,行李,配件和拖车下载。

在本报告中,我还讨论了牵引式“军备竞赛”,人们认为可以用重达2500kg的车辆拖曳3500kg的拖车,在我看来,这通常是一个非常糟糕的主意。


我将向您介绍普通车辆的有效载荷限制,并讨论如何使用公共地磅实际测量关键重量,以确保您不会超载驾驶-这对安全,法律和保险都有重要意义。

还讨论了:GVM升级和保修,以及添加附件对有效负载容量的影响。


.


小费规模

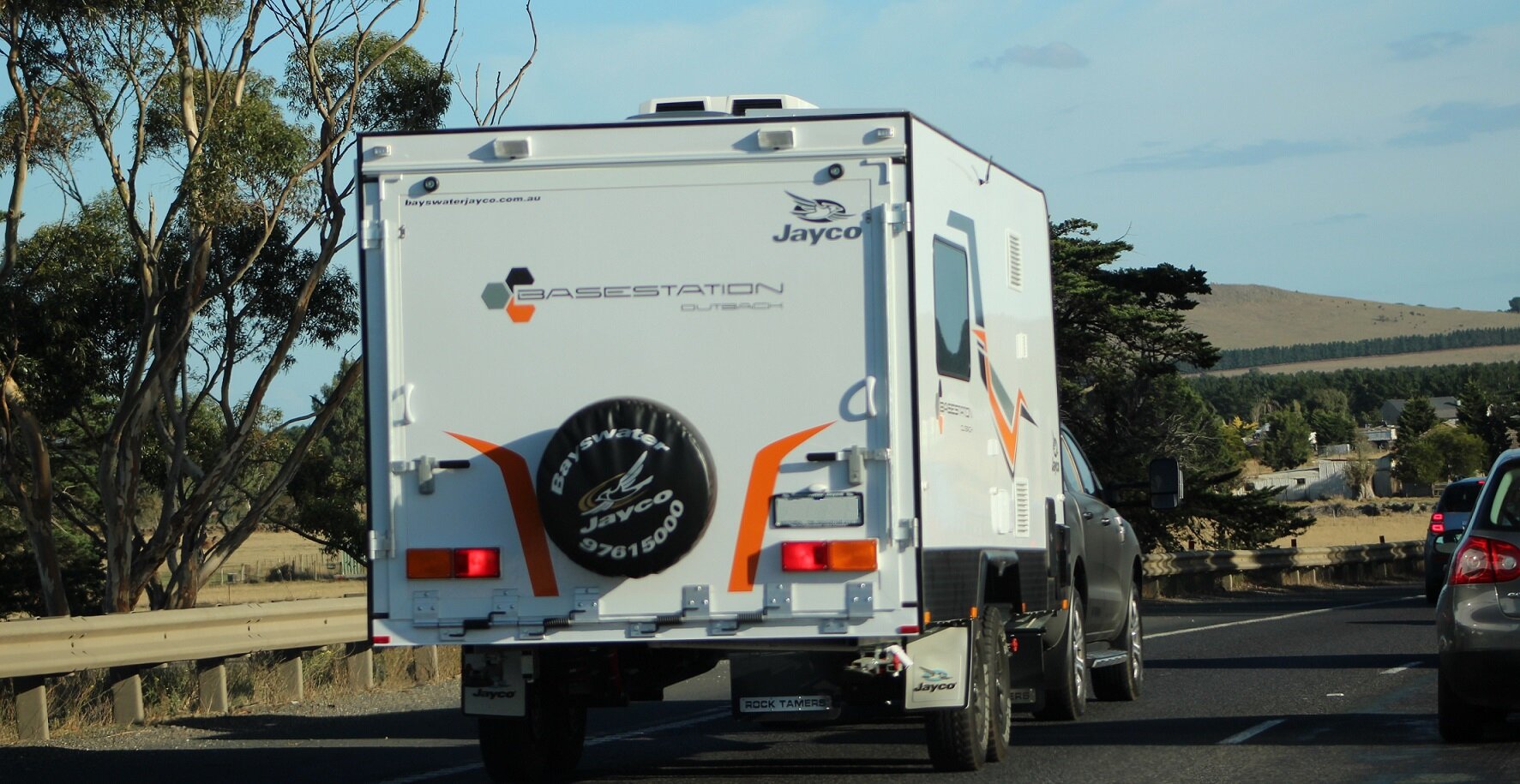

下次,您会看到刻板的泰姬陵大篷车和4x4货车随行人员在高速公路上轰炸,驶向日落,花一秒钟观察一下。

那辆货车重多少?灰色游牧民或兑现的大笨拙被推回了多少负载,包括人员,行李,防撞栏和车顶行李架,杰里罐,班卓琴等。也许这就是您,与您的孩子一起安全地掷骰子时速110公里的其他人。

仅仅因为您购买了顶级规格的Ranger Wildtrak或LandCruiser Sahara,并不意味着您可以搭上一些小月亮,这一切都很好。数字和物理在这里很重要。

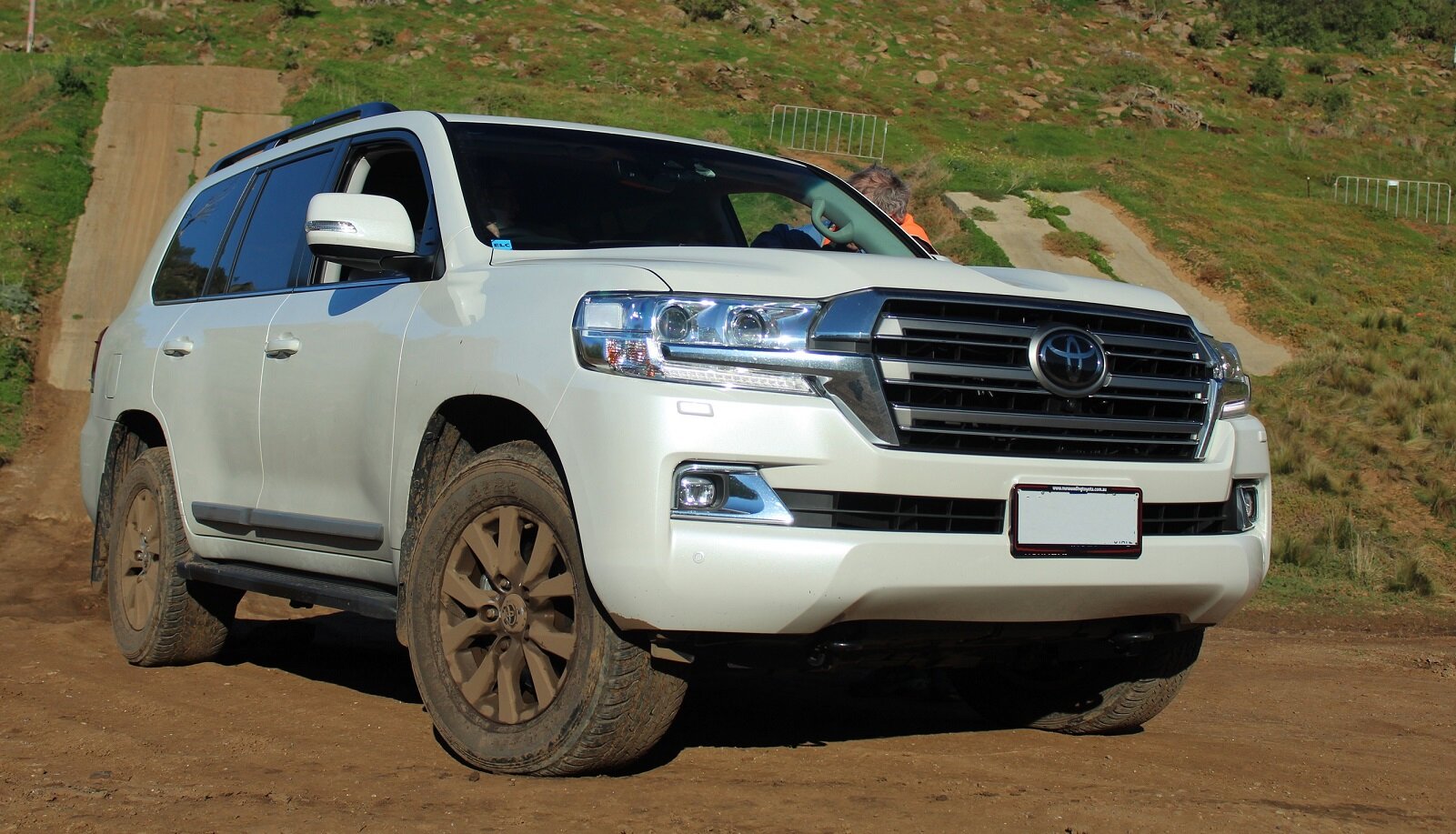

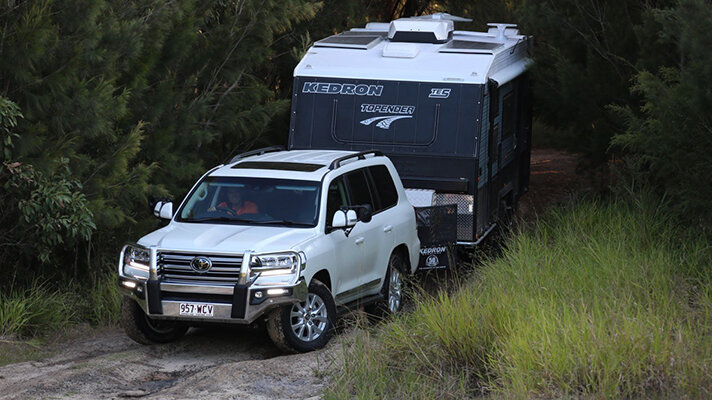

货车通常受GVM限制。以3350kg GVM的LandCruiser 200系列为例。减去2740千克的整备重量,您将获得610千克的有效载荷,并且拖车球的下载限制为350千克(基于那英勇的3.5吨制动拖带能力)。仅剩下260公斤的有效负载。由四个人(例如,妈妈,爸爸,两个孩子)分开,每个人可以体重65公斤。

我建议您要避免超载。

福特游侠Wildtrak也是如此。它可能是您梦dream以求的奖杯卡车,但这并不是拖拖拉拉的硬道理。这就是为什么。

3.2自动游侠Wildtrak拥有6000公斤GCM。减去3500公斤的自动柜员机(因为拥有游侠的每个人都必须成为英雄),并且您需要扣除2278的路缘重量。您只剩下222kg的有效负载。将两个成年人和两个孩子分开:55.5千克。妈妈,爸爸和一个孩子之间:每个74公斤。仅一个小伙子[传统1]和[传统2],每个人的体重就可以达到111公斤。

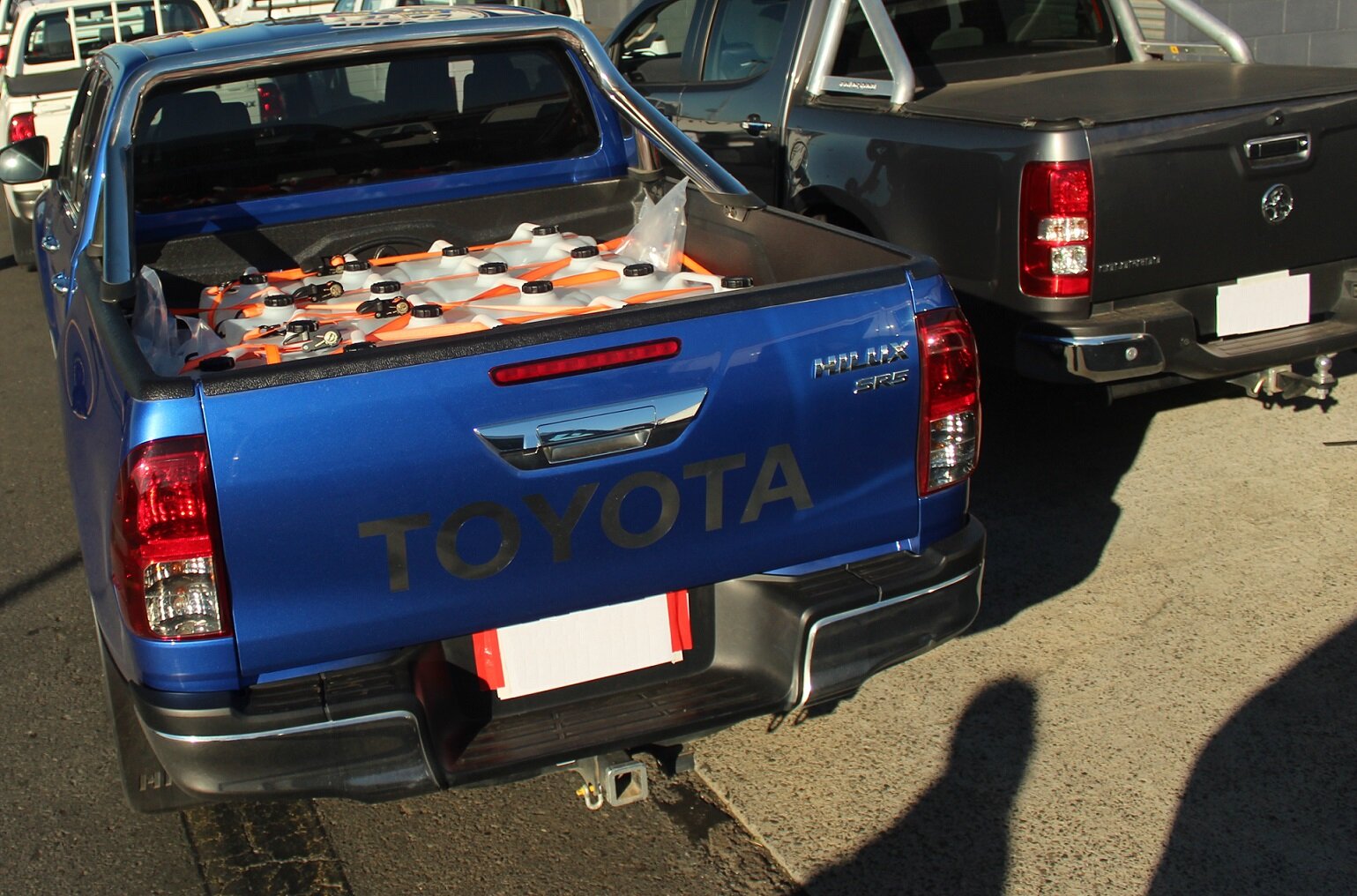

无论您在车辆的有效载荷和附件方面增加了什么,所有这些都将推向GVM限制。在这里,这实际上是您可能实际打包,安装和扣紧的东西的意思:

  • :3 x 80公斤p / p = 240kg

  • 拖杆: 30kg

  • 斗杆: 40/80/110公斤

  • 汽油:20升(大约 20kg 每个便桶)+水: 20kg

  • 工具类:插座&扳手,锤子,锹,轻型空气压缩机: 20kg

  • 行李: 20kg

    • 备用轮胎: 20kg

    • 杂项:(急救箱,UHF收音机,钱包,电话……) 20kg

    = 500公斤

这是相当保守的包装。半吨。超过您的有效负载限制非常容易。



分解

让我们使用150kg的拖车下载基准进行基本的有效负载比较。

专家提示: 拖球下载 是您有效载荷的一部分。您必须将其纳入车辆的GVM中,这通常是人们在高速公路巡逻中被困在路边超载并被迫留下东西的原因。任何人

请记住我们上面的车辆包装练习,其中500公斤的重量很容易就被堆积了。

LandCruiser 200 Sahara的有效载荷为610千克,减去150千克的拖链载荷,剩下460千克的有效载荷。

现代汉达菲-我完全承认没有像LandCruiser那样设计为重型牵引平台-在Highlander顶级规格中具有635kg的有效载荷。减去150公斤的拖球下载,剩下的485公斤。

日产Patrol Ti载荷(vs LC200)可能会让您感到惊讶>>

这是市场上非常强大的有效载荷搬运车清单,目的是证明我没有对LC200或Ranger Wildtrak感兴趣。

  • 游侠XLT: 平均322kg

  • 马自达BT-50 Hi-Rider XTR(Ranger平台): 495kg(非常好)

  • Triton GLS Premium: 743kg(优秀)

  • Hilux Rugged X: 198kg(差)

  • 大众Amarok Core 4Motion: 409kg(好)

  • 现代圣达菲汉兰达: 485kg(非常好)

联合技术


通常, 尤其是4x4 ute (因为它们最受欢迎,并且以旅客/有效载荷为导向),因此受到总组合质量的限制,因为如果没有拖车,它们的设计仍然可以承受很大的载荷。

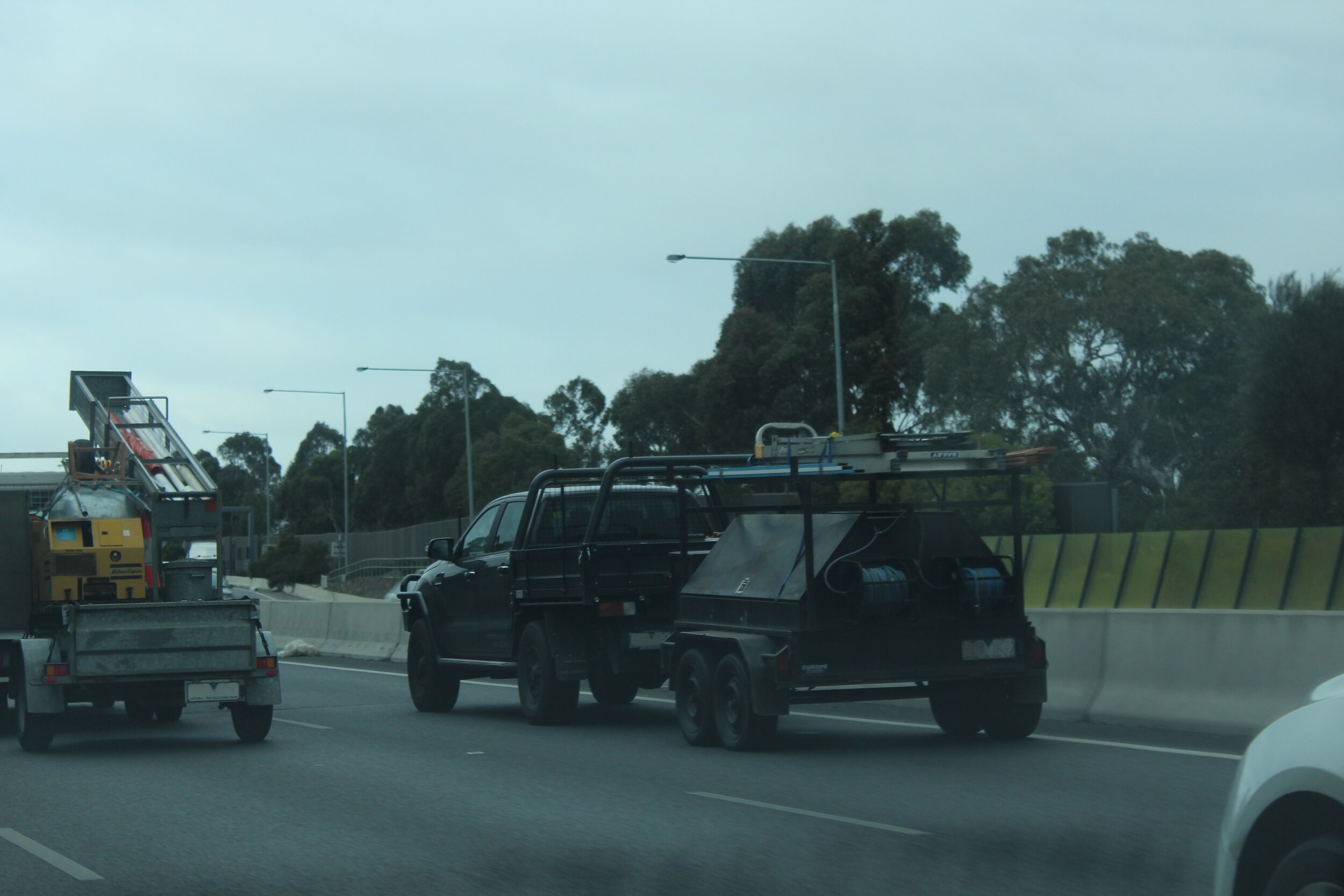

游侠Wildtrak拥有6000千克GCM的3.2柴油发动机和自动变速箱。它具有3.5吨的制动牵引极限。如果您减去ATM泰姬陵拖车的重量,则剩下222公斤。如果仅包装222kg的有效载荷(包括人员),就必须丢东西。

ute w tool trailer.jpg

另外,考虑一下该GCM。六吨在学校放假期间,六吨重的金属,玻璃和液体在路上轰鸣,后面是孩子和狗,一个重达3.5吨的摆锤固定在2.5吨桶的后面。在一次壮观的坠机事故之前发生错误的余地令人震惊,不仅对于所涉人员而言,而且对于急救人员,目击者和善良的撒玛利亚人来说,他们都将假期暂停一下,以使您和孩子摆脱残骸并拨三位零。

现在,再告诉我为什么您需要将3.5吨的皮箱带到地平线上。如果随身携带所有物品,您将无法摆脱一切。

选择适合重载的4X4 UTE>>



发射控制

考虑挂车的负载以及如何将其施加到车辆上。

拖车像地面一样在拖车上向上推。是物理学

这些是发挥作用的力量。挂车的质心是挂车前轴的前方的圆,这是挂车的全部重量向下压的位置,其中90%靠公路,而10%靠车辆后方的拖车。


在澳大利亚,常见的拖链下载限制为10%,这会在您上路时增加动态稳定性。

如果挂车开始将车辆的后轮抬离道路,或者将车身抬高到使后悬架卸荷并使您的随行人员处于非常危险的境地,那将尤其糟糕。

这就是牛顿的第三运动定律。地面推着拖车,所以它不会沿着地面拖拉屁股,而拖车球则推向A形框架,这阻止了汽车的屁股撞上道路。

所有这些中最糟糕的部分是,就实际可携带或携带的车辆而言,拖球下载是车辆GVM的一部分。


物理原理也非常重要,因此,首先要注意此关键信息,正确装载车辆,拖车和大篷车。不要简单地投入一切并希望取得最好的成绩-这是一个坏主意。您需要计划去哪里,偏爱较重的物品,尽可能靠近拖车的中央质量,并在车辆的后轴上方,这样悬架要承担更多的负载,而不是将所述悬架视为试图抬起悬架的支点。前端,从而在船首造成不稳定。

过多地装载任何一辆车,不仅会破坏您在行驶时的动态稳定性,还意味着在紧急驾驶情况下或超车时,您都将远远超过一切。紧急制动意味着随行人员变得不稳定,您减少了转向输入(如果车轮没有在道路上的负载,很难转向),并且拖车开始发出命令。

这是 牵引出错时会发生什么>> 即使是中等负载的组合,它也是如此容易实现。

丰田基本牵引指南>> 是一本简明的可打印小册子,为您提供了准备车辆和拖车的基本知识,以帮助您完成可能需要完成的各种牵引任务。

Zone RV $ 190k越野大篷车>> 我指的是泰姬陵/希尔顿在车轮上的确切类型,这只是不必要的拖拉作业,以在沿海度假中留下美好的回忆。认真地,整个夏天在Big4房车公园租用一堆豪华小木屋,并配备热水浴池和免费无线网络。您甚至可以按照Bon Scot的建议进行操作,然后将香槟放在冰上,然后…-我不知道-Yeppoon等等。



放大,粉碎

对于GVM升级也存在广泛的争议,旨在为您的设备增加质量。

那么,如果您对总拖车质量达到最大值后的剩余负载量不满意,该怎么办?很多人发现自己处于这种困境中,在互联网上单击几下后,他们在售后市场找到了GVM升级套件。

Pedders GVM升级详细信息>>

丰田LandCruiser 200系列据称增加了370公斤的有效载荷。这个数字并不是偶然的,因为当您将最大350公斤的拖球下载添加到GVM(由于在背面插入3.5吨泰姬陵大篷车/小型挖掘机/其他东西)而使您损失的有效载荷的数量大约相同时,它就等于损失了。

该GVM升级套件包括认证,四个新弹簧和四个新阻尼器。

但是您需要考虑一下:

丰田以后出售的每辆LandCruiser车上增加四个不同的弹簧和减震器,并给该车增加370kg的GVM容量,这会多么容易?汽车制造商很容易做到这一点,不会涉及大量的额外成本,而且也不希望他们拒绝客户,因为汽车无法携带他们想要携带的东西。

那为什么不呢?

答案是必须有一些保守的工程原因不这样做,显然他们不会在小册子中提到。

您还必须问自己,是否要在售后市场中这样做,显然,制造商对这些套件提供保修。但是,如果由于您的车辆超载而导致动力总成发生故障,这会扩展到诸如动力总成之类的主要事情吗?您如何证明它不是由过载引起的?制造商可以很容易地提出一个可靠的案例,即在建议的基础上增加车辆的额外重量会导致动力总成故障。

这是丰田对此的评价:

在超载状态或超出丰田汽车建议的范围内操作保修限制可能会使车辆保修失效。

您必须考虑措辞的谨慎程度,以及律师是否对此表示赞同。

“在丰田汽车的建议之外……运营……”请考虑一下。我出去找了记录,在公共领域中有任何建议,丰田建议您在不满意的情况下升级车辆的GVM。

用羽毛把我撞倒-我什么也找不到。

如果您刚出去买了价值$ 125K的LandCruiser 200系列,并把它插在商店中进行GVM升级,则您的保修范围很紧,或者跨过了产品线,那么您很可能会使汽车超载,超出了丰田的建议。

如果发生重大故障,您可能会遇到很多问题。您可能很容易陷入GVM升级花花公子与汽车制造商花花公子之间的他说的,她说的问题中,而不是呆在外面享受内陆的乐趣。

选择正确的拖曳车辆>>



威格布里奇太远

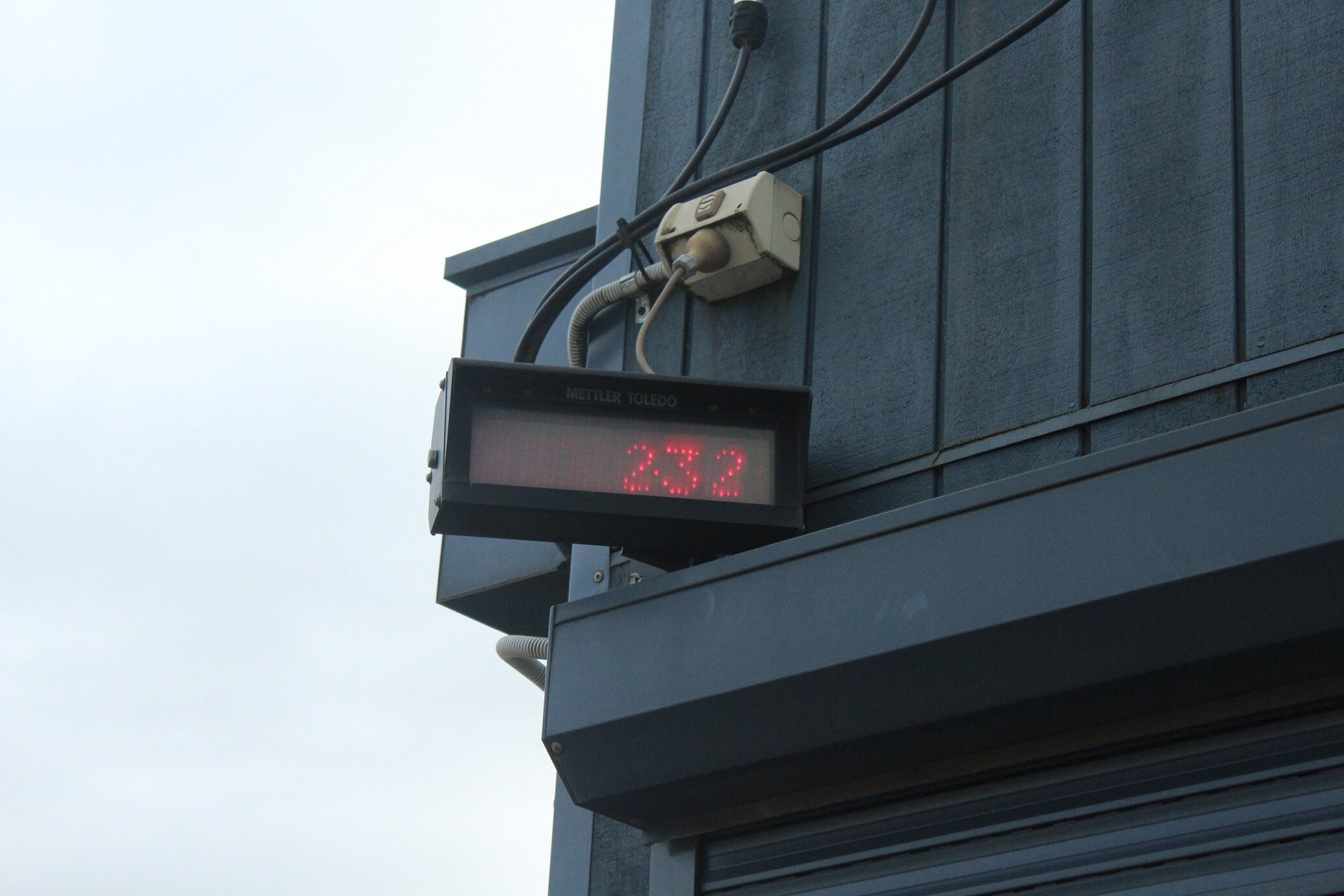

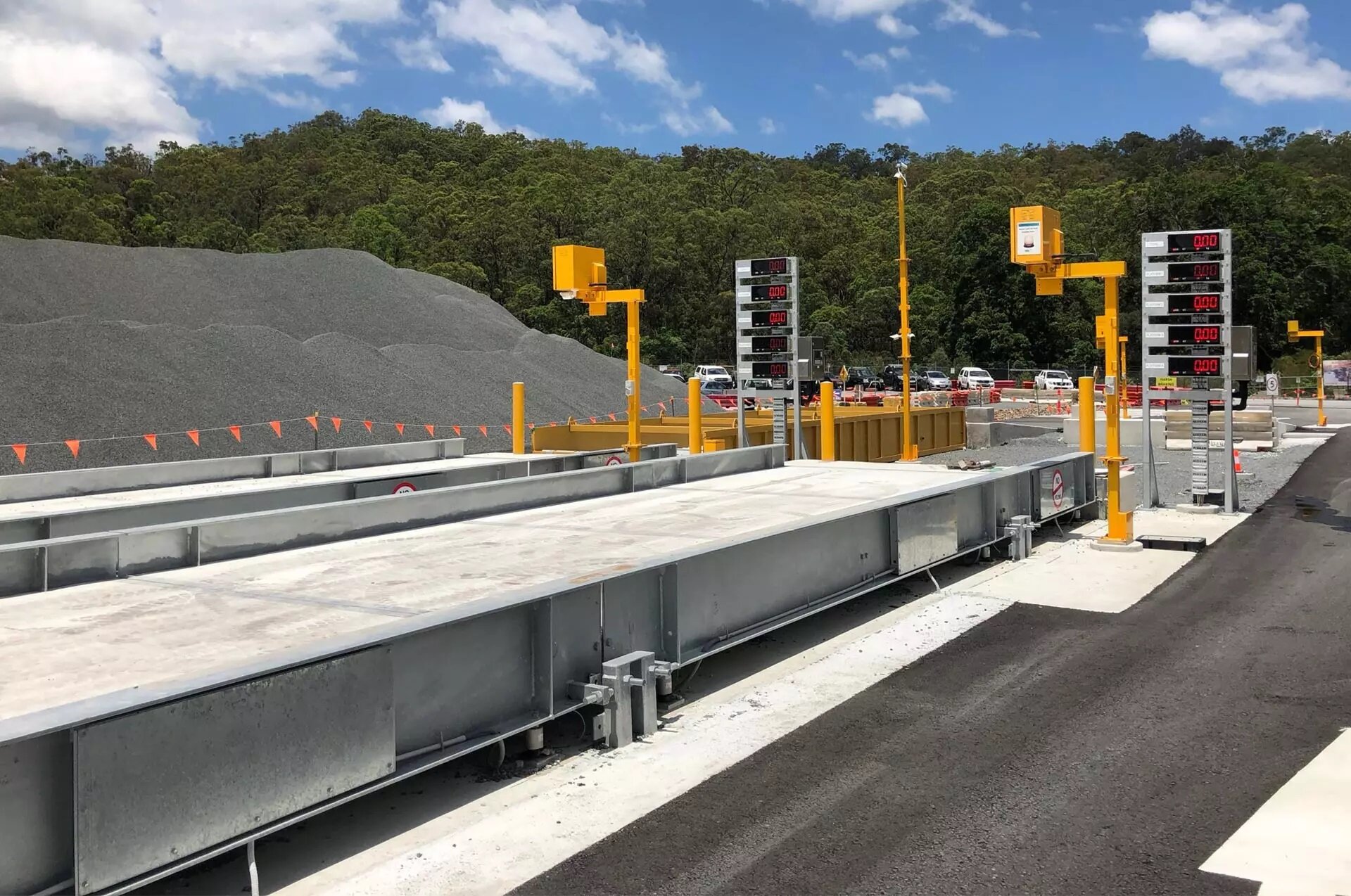

我建议您在您所在的地区找到您当地的公共地磅,并在车辆和拖车处于最重载的状态下踏上去。

将拖车开到地磅上,解耦,将骑行轮放在地上,然后将拖车拖走。进行测量#1。

然后重新连接,并开动汽车,使车轮不在秤上,而拖车在秤上。进行第二次测量。

然后开动,解耦,然后将载重车辆(包括乘客)驾驶到磅秤上。进行#3测量。

现在,您可以通过将Measurement 1(ATM)和Measurement 3(GVM)相加来得出总的合并质量。结果就是您当前的GCM。将其与制造商指定的GCM限制进行比较,您就会知道自己是否处于该限制之下,或者是否需要留下一些东西。

您还可以通过从测量1(ATM)中删除测量2,然后将该结果与车辆的限制进行比较来确定自己的拖球下载,以确保自己没有超过极限。

大多数人没有衡量这个,只是希望最好,这是疯狂的。

如果您想在前往地磅之前尽可能地调整GVM和GCM,请执行以下操作。

GVM =路缘重量+拖曳d /负载+车辆有效载荷

或有效负载= GVM-路缘重量-拖链d /负载

GCM =路缘重量+ 自动取款机 +车辆有效载荷

有效负载= GCM -路缘重量-ATM

您可以反向处理这些方程式,以便自己确定要经过的事情,然后再前往称重桥。


ute w bobcat.jpg

完好无损

通过消化Toyota牵引指南来帮自己一个忙。输入Google:Toyota Basic 拖带 Guide。它长达12页,为您设置预告片提供了很好的建议,并佐证了此报告中的许多信息。

该报告源于制造商之间就其4x4货车和皮箱之间的牵引能力军备竞赛。在重达2.5吨的车辆中拖曳重达3.5吨的东西-这很不好玩。

每日4x4 1.JPG

如果要拖曳重量超过2.5吨的东西,请勿购买LandCruiser或Ranger或Pajero Sport或Nissan Patrol。买卡车。说真的

像五十铃NPR或日野500或依维柯Daily 4x4这样的小型卡车都非常适合安全地牵引非常重的货物。

甚至更好的是,对于六位数的Zone RV或其同类产品而言,您可以在几乎任何地方都住得非常好,非常好的住宿环境,而且仍然拥有一辆非常舒适的汽车可以在附近旅行。

而且您不必拖曳任何东西,可以煮好饭菜,也不会因为灼热而倒空马桶。

拖曳那些大篷车或非常沉重的拖车有一些令人信服的案例。

如果您确实得到了泰姬陵,则可以将其拖到某个地方一次,将其半永久性地安装在房车公园中,然后将其留在那儿,同时在那儿游览。没关系。

或者,如果您有一艘大船,则可以每隔第二个或第三个周末将它从房屋中带到船舷梯,并且车辆后部的载物量最少,并享受当地的水路。这不是很苛刻,因为您的齿轮轻巧,船没有超载,并且驾驶任务对车辆(及其动力总成)以及拖车和拖车的基础都没有特别要求。

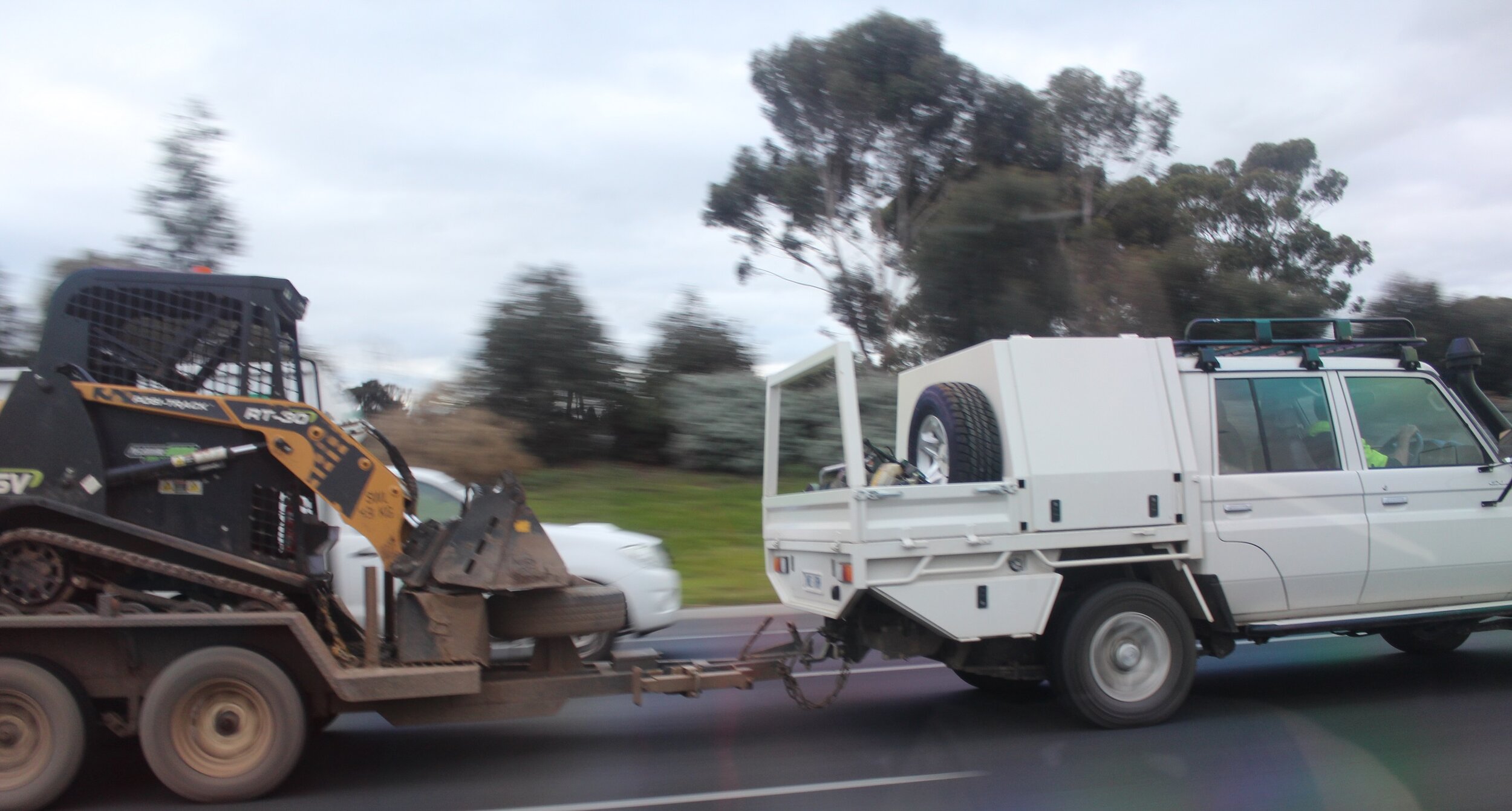

在其中一种车辆上进行超重牵引分配的最后一种情况是,如果您是某种承包商或运输工具,则可能有中型挖掘机或山猫,其称重范围为3.5吨。有时候,您需要将它从一个站点移到另一个站点才能完成工作-您没有走几百公里,并且您可能或多或少地在本地地理区域内进行这些短途旅行。这就说得通了。

但是对于其他所有人,尤其是Gray Nomad兄弟会,GVM升级是疯狂的,牵引车的重量明显小于拖车-平直的笨拙。预订一些机票,在酒店或B登机&B,或购买一辆小型卡车,这将使您更安全地环游全国。

您显然有现金。
